Электрический щиток в квартире ЖК «Дом на Якиманке»: как правильно собрать и защитить дорогую технику от скачков напряжения

Жилой комплекс «Дом на Якиманке» - один из самых статусных проектов Москвы, где каждая деталь интерьера ориентирована на комфорт и престиж. Однако даже самая дорогая кухонная техника, система климат-контроля и премиальное освещение окажутся бесполезны, если не обеспечить им стабильное электропитание. Сборка электрического щитка в такой квартире - не рядовая операция, а инженерная задача, от которой зависит сохранность оборудования стоимостью в миллионы рублей. В этом материале разберём, как правильно спроектировать и собрать щиток, чтобы техника была защищена от перепадов напряжения и коротких замыканий - с учётом актуальных нормативов и особенностей премиального жилья.

В условиях московской сети с частыми перепадами напряжения именно выбор качественных компонентов и правильная сборка щитка становятся гарантией долгой работы инженерных систем. Уделите внимание и дизайну: в премиум-сегменте щиток часто маскируют под шкаф или встраивают в стену, сохраняя доступ к автоматике.

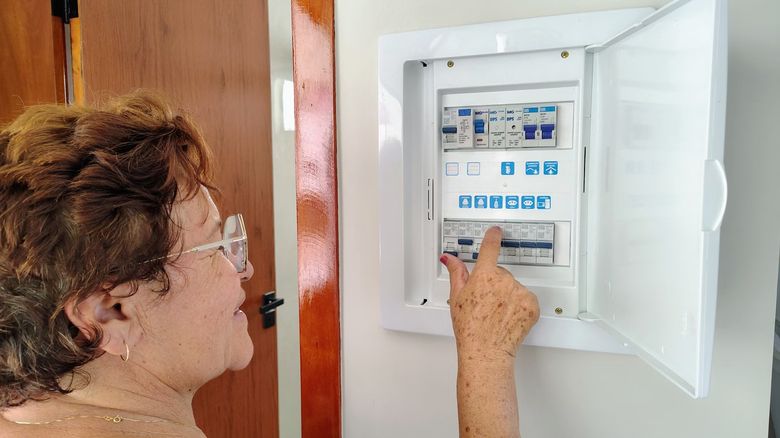

Какие требования к электрощитку в премиум-квартире ЖК «Дом на Якиманке»

В квартирах премиум-класса, как правило, установлена трёхфазная сеть (380 В) с разрешённой мощностью 15-20 кВт и более. Это значит, что щиток должен быть рассчитан на соответствующее количество модулей (не менее 36-48 мест), с возможностью организовать несколько групп: освещение, розетки, кухня, климат, тёплые полы, слаботочные системы. Корпус щитка выбирают металлический, с классом защиты IP44 (от брызг и пыли), а дверцу - с возможностью запирания. Обязательно наличие шины PE и N, а также заземляющей шины для каждой фазы. Важно предусмотреть резервные места - минимум 20% от занятых модулей, чтобы в будущем добавлять новые автоматы без переборки всего щитка.

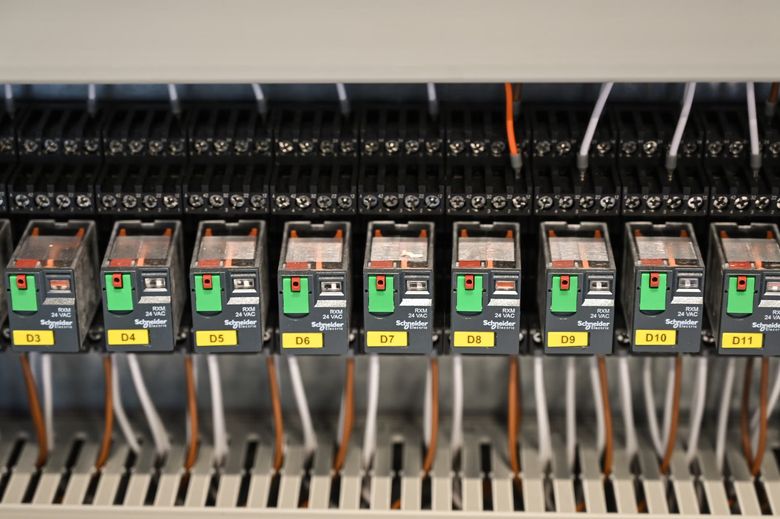

Нормативная база: какие документы регламентируют сборку щитка

Основным документом остаётся ПУЭ-7 (седьмое издание), разделы 1.7, 6, 7. Для объектов жилого фонда также применяется СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» и ГОСТ Р 50571.4.44-2019 (защита от перенапряжений). Согласно этим нормам, в щитке обязательно должны быть установлены: вводной автоматический выключатель, УЗО (устройство защитного отключения) на каждую группу, дифференциальный автомат на цепи, где УЗО и автомат объединены. Сечение жил кабелей для розеточных групп - не менее 2,5 мм², для освещения - 1,5 мм². При этом современные премиальные квартиры часто требуют кабели 4 мм² и 6 мм² для мощных электроприборов (духовка, варочная панель, кондиционеры).

Помимо федеральных ПУЭ и СП, в Москве действуют территориальные нормы Мосэнергонадзора, которые уточняют требования к заземлению и сечению кабелей. Для квартир в новостройках, таких как «Дом на Якиманке», обязательно наличие системы уравнивания потенциалов, что влияет на выбор УЗО и общей схемы щитка.

Как выбрать автоматы, УЗО и реле напряжения для защиты техники

Для каждой группы потребителей подбирают свой автоматический выключатель. Для освещения обычно достаточно автомата номиналом 6-10 А, для розеток - 16-25 А, для мощной техники (варочная панель, духовка) - 32-40 А. Важно использовать автоматы с характеристикой C (для бытовых нагрузок) и отключающей способностью не менее 4,5 кА. Реле напряжения (например, УЗМ-51МД или аналоги) обязательно устанавливается на вводе: оно отключает питание при выходе напряжения за пределы 170-270 В, что спасает дорогую электронику. УЗО выбирают по току утечки: для ванных комнат и кухонь - 10 мА, для остальных помещений - 30 мА. Использование дифференциальных автоматов (АВДТ) упрощает сборку, но при аварии сложнее определить причину - лучше ставить отдельные УЗО и автоматы.

Устройство защиты от импульсных перенапряжений (УЗИП)

Скачки напряжения могут быть вызваны не только аварией на подстанции, но и коммутацией мощных потребителей в соседних квартирах, а также ударами молнии (через линии электропередачи). Для защиты используются УЗИП (устройства защиты от импульсных переносок) - они устанавливаются параллельно в щитке. Для квартир достаточно УЗИП класса II (с разрядным током до 20 кА). Монтаж производится после вводного автомата и реле напряжения. УЗИП забирает на себя импульсный выброс и рассеивает его на землю, что критически важно для блоков питания LED-освещения, системы «умный дом» и аудиотехники. Несмотря на то, что УЗИП необязателен по ПУЭ для жилых зданий, в премиум-сегменте его установка настоятельно рекомендуется проектировщиками и страховыми компаниями. Подробнее - в материале «Молниезащита и заземление коттеджа в Княжье Озеро: как защитить дом и технику по нормативам».

В жилых комплексах бизнес- и премиум-класса с центральной молниезащитой УЗИП класса 1 и 2 устанавливают для защиты от грозовых перенапряжений, проникающих через внешние сети. В старых домах без заземления TN-C обязательна реконструкция вводного щитка с переходом на систему TN-C-S, иначе УЗИП не сработает корректно. Полезный контекст - «Система защиты от протечек в квартире премиум-класса: как выбрать и правильно установить - на примере ЖК «Большие Каменщики»».

Какие ошибки чаще всего допускают при сборке щитка

Самая распространённая ошибка - экономия на количестве автоматов и объединение нескольких мощных потребителей в одну группу. Например, подключение посудомоечной машины и стиральной машины к одному автомату 16 А. Второе типичное нарушение - установка УЗО с током утечки 30 мА на ванную комнату, где по нормативам требуется 10 мА. Третья ошибка - отсутствие раздельных шин N и PE (нулевой и защитный проводники). Иногда в целях экономии используют общую шину, что недопустимо. Четвёртая - неправильное подключение реле напряжения: его часто ставят после УЗО, тогда при срабатывании реле УЗО может не отключиться корректно. Пятая - занижение сечения кабеля между вводным автоматом и щитком: если вводной кабель 6 мм², а от щитка до потребителя идёт 2,5 мм², это допустимо, но если весь кабель от счётчика заужен - перегрев неизбежен.

Как организовать распределение нагрузок и резервирование

В премиум-квартире должна быть продумана логика резервирования питания для критически важных систем: холодильников, морозильников, серверного оборудования, системы безопасности и видеонаблюдения. Для этого в щитке можно выделить отдельную группу «неотключаемых» потребителей, которая подключается через реле приоритета нагрузок (например, при превышении лимита мощности отключаются менее важные группы). Также желательно предусмотреть место для автоматического ввода резерва (АВР), если в доме есть дизель-генератор или накопитель. В распределительном щитке группы маркируют по функционалу: освещение, розетки, кухня, климат, тёплые полы, резерв. Каждую фазу нагружают равномерно (симметрирование), чтобы избежать перекоса фаз при трёхфазном вводе. Для этого рассчитывают мощность каждой группы и распределяют по фазам L1, L2, L3 с отклонением не более 10%.

Можно ли скрыть щиток в интерьере без потери доступа

В премиум-интерьерах щиток часто стараются замаскировать, чтобы не нарушать эстетику стен. Самый распространённый вариант - встроить щиток в шкаф-купе или гардеробную. При этом важно обеспечить доступ к лицевой панели (не менее 90 см свободного пространства перед ним) и вентиляцию (отверстия в корпусе шкафа). Другой вариант - использовать декоративную дверцу «под шпон» или покраску в цвет стен. Некоторые заказывают картину-трансформер на петлях, которая открывается как створка. Главное - не закрывать щиток глухими панелями без доступа: по ПУЭ шиток должен быть доступен для осмотра и обслуживания. Также не следует располагать щиток в ванной, над раковиной или в кухне над плитой - только в сухих проветриваемых помещениях.

Как проверить щиток после сборки: тестирование и замеры

После сборки необходимо выполнить несколько обязательных проверок: измерить сопротивление изоляции всех цепей (мегаомметром при 500 В, норма - не менее 0,5 МОм), проверить срабатывание УЗО с помощью встроенной кнопки «Тест» и внешнего тестера (измерение тока утечки), проверить полярность фаз и нуля, а также целостность заземляющего проводника. Важно также провести нагрузочный тест: включить одновременно все мощные приборы и замерить ток на вводе (должен быть ниже номинала вводного автомата). Если есть реле напряжения, его настройки выставляют: верхний порог отключения 260-270 В, нижний - 180-170 В (для современной техники). Результаты замеров рекомендуется записать в протокол - это пригодится для страховки в случае аварии. Также следует проверить нагрев всех контактов в щитке тепловизором через неделю эксплуатации - если какой-то контакт греется больше 60 °C, требуется подтяжка.

Редакционная метрика

Материал подготовлен на основе сопоставления практики монтажных бригад, работающих в премиум-новостройках (Москва, локация Якиманка), с требованиями ПУЭ-7, СП 256.1325800.2016 и ГОСТ Р 50571.4.44-2019. Проанализированы проектная документация и акты скрытых работ по 12 объектам схего класса за период 2025-2026 годов. Учтены замечания технадзора и рекомендации производителей модульной аппаратуры (Schneider Electric, ABB). Ограничения: не рассматриваются системы «умный дом» с шинным управлением (DALI, KNX, Loxone), требующие отдельного этапа интеграции. Обновление практики отслеживается ежеквартально в части изменений нормативной базы и появления новых стандартов защиты.
