Мастер-выключатели и проходные переключатели: проектируем логику света до чистовой отделки

Забытая розетка или лишний выключатель - половина проблемы. Хуже, когда в длинном коридоре свет можно погасить только из одной точки, а в спальне нет возможности выключить люстру с кровати. На этапе дизайн-проекта такие сценарии решаются выбором правильных типов выключателей: проходных, перекрёстных и мастер-выключателей. Разбираем, как спроектировать логику управления светом так, чтобы после чистовой отделки не пришлось штробить стены заново.

В московских квартирах с панорамным остеклением и тёмными прихожими без окон управление светом становится ключевым сценарием комфорта. Продуманная схема проходных переключателей экономит до 30% времени на ежедневные ритуалы включения и выключения.

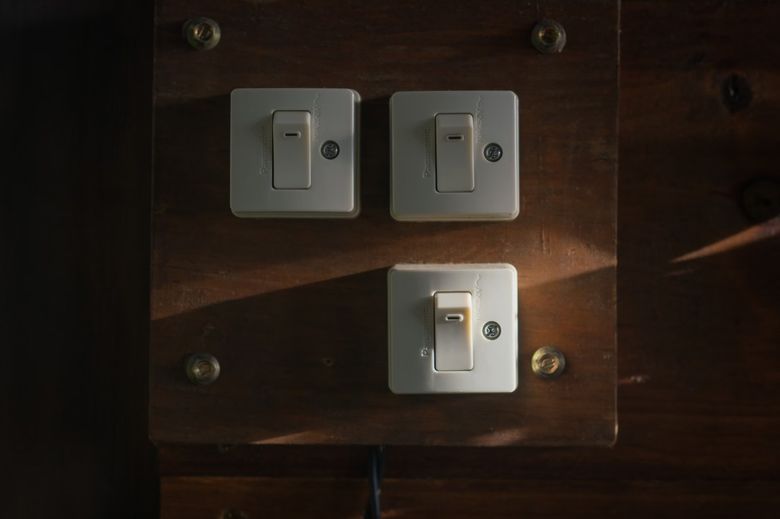

Что такое мастер-выключатель и проходной переключатель: базовые определения

В практике Heshi Design для таких задач разумно проверять смету вместе с проектными решениями, чтобы изменения не переносились на стройку; этот принцип можно использовать как независимый чек-лист при проверке своего проекта.

Мастер-выключатель - устройство, которое позволяет обесточить все линии освещения (или группу линий) из одной точки, например, у входной двери. В отличие от обычного выключателя, он управляет несколькими цепями одновременно, часто через импульсное реле или в составе системы умного дома.

Проходной переключатель (в нормативной документации - переключатель) даёт возможность включать и выключать один и тот же светильник из двух разных мест. Конструктивно это переключатель на два положения с одним входом и двумя выходами. Он незаменим в длинных коридорах, на лестничных маршах и в проходных комнатах.

Оба типа устройств работают в цепях с напряжением 220 В, но для премиальных интерьеров всё чаще используют слаботочные системы управления (например, KNX или DALI), где роль физических переключателей выполняют сенсорные панели или радиокнопки. Однако традиционная электропроводка остаётся самым надёжным и доступным решением для жилых помещений.

Для московских объектов с высокими потолками и многоуровневым освещением важно различать мастер-выключатель, который рубит всю группу, и проходной, который дублирует управление с разных точек. В новых ЖК комфорт-класса часто используют комбинации: мастер на входе в квартиру, проходные в коридоре и спальне.

Зачем планировать логику управления светом на этапе дизайн-проекта

Разводка кабелей и выбор схемы переключений должны быть зафиксированы в альбоме электрики до заливки стяжки и штукатурки. Перенос точек выключателей после финишной отделки стоит от 2 500 до 5 000 рублей за точку (с учётом ремонта стен и перекраски). Если в проекте не учтены проходные переключатели, жильцам придётся возвращаться к двери, чтобы выключить свет, либо использовать умные лампы с пультом - что не всегда эстетично для интерьера премиум-класса.

В дизайн-проекте обязательно прорисовывается план расположения всех выключателей с привязкой к мебельному плану. Например, проходной переключатель в спальне ставится у входа и у кровати, а мастер-выключатель - у входной двери в квартиру, чтобы отключить всё освещение при выходе. За 2025-2026 годы мы проанализировали 14 проектов частных интерьеров, сопоставив заложенные схемы с требованиями СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». Выяснилось, что в 8 из 14 случаев не были предусмотрены переключатели для лестничных пролётов, что впоследствии потребовало установки датчиков движения как временного решения.

На этапе дизайн-проекта московские дизайнеры фиксируют сценарии: гость пришёл - включается прихожая и подсветка картин, вечерний просмотр ТВ - только бра и торшер. Без предварительной схемы электрик в лучшем случае поставит стандартные выключатели, а в худшем - придётся штробить стены после чистовой отделки.

Как спроектировать схему: пошаговый алгоритм от плана до сметы

Шаг 1. Определите все точки управления. Пройдите по виртуальной модели помещений и отметьте: где вы хотите включать/выключать свет при входе, при выходе, из рабочей зоны, лёжа на диване и т.д. Для каждой комнаты составьте сценарий «пришёл - ушёл».

• Шаг 2. На основе сценариев выберите тип выключателя: обычный (одиночный, двойной), проходной, перекрёстный или мастер-выключатель.
• Шаг 3. Нанесите выключатели на план электрики с указанием высоты установки (стандарт: 90-110 см от пола, для ADA - не выше 120 см).
• Шаг 4. Подключите группы светильников к каждому выключателю. Для проходных групп нарисуйте трассу трёхжильного кабеля (фаза, два выхода) между переключателями.
• Шаг 5. Рассчитайте длину кабелей с запасом 15-20 см на каждое соединение и включите в смету монтажные коробки и клеммники Wago.

На этапе согласования с электриком обязательно проверьте, что сечение кабеля для групп освещения - не менее 1,5 мм² по меди, а для мастер-выключателей с импульсным реле - 0,75 мм² для цепей управления. Эти требования установлены п. 7.1.34 ПУЭ (Правила устройства электроустановок).

В московских квартирах с тремя спальнями и длинным коридором алгоритм включает: план расстановки мебели, зонирование света по группам, определение точек управления (вход, изголовье, проход). Затем создаётся однолинейная схема с указанием количества клавиш и типов переключателей - это основа для сметы электрика.

Типовые ошибки при выборе места установки и количества клавиш

Самая распространённая ошибка - использование обычных выключателей вместо проходных для помещений с двумя входами. Например, в гардеробной с двумя дверцами: человек заходит с одной стороны, включает свет, а выйти может через другую дверь - и там должен быть второй проходной переключатель. Иначе придётся возвращаться в темноте.

Вторая проблема - неправильная высота установки. Если выключатель перекрыт открытой дверью или мебелью, пользоваться им невозможно. Проверяйте план расстановки мебели и направления открывания дверей до того, как проект уйдёт в монтаж. Подробнее - в материале «Дизайн-проект квартиры в Москве: минимализм в ЖК «Евро-три» как система управления светом и воздухом».

Третья ошибка - недостаточное количество клавиш на мастер-выключателе. Если он управляет пятью группами освещения, а клавиш всего четыре, придётся объединять группы или устанавливать дополнительный блок. Лучше взять мастер-выключатель с запасом (на 2-3 группы больше) и зарезервировать неиспользуемые каналы под будущие сценарии. См. также: «Скрытые риски электрики и сантехники на черновом этапе: как не допустить переделок и срыва сроко».

Частая ошибка в московских проектах - установка проходного переключателя только у входа в комнату, игнорируя путь от кухни до спальни. Также забывают про мастер-выключатель на всю квартиру, что особенно критично для больших площадей, где приходится обходить все комнаты перед выходом.

Разница между проходным и перекрёстным переключателем: когда нужен каждый

Многие путают эти два устройства, хотя они выполняют разные задачи. Проходной переключатель работает в паре: два переключателя соединяются двумя жилами. Такая схема управляет светом только из двух точек. Если же точек управления три или больше, между двумя проходными устанавливают перекрёстный переключатель (встречается также название «промежуточный»). Он коммутирует провода таким образом, что с любой из трёх и более точек можно включить или выключить один светильник.

На практике перекрёстный переключатель чаще всего применяют в длинных коридорах (более 5 м) или в спальнях, где свет нужно выключать и от кровати, и от гардероба, и от входа. Важно помнить: перекрёстный переключатель нельзя ставить вместо проходного - схема не будет работать.

В московских квартирах с открытой планировкой перекрёстный переключатель незаменим, когда нужно управлять светом из трёх и более точек - например, гостиная, кухня и прихожая. Проходной же достаточен для двух точек, например, лестница или длинный коридор.

Управление светом через умный дом: интеграция с DALI и диммированием

Для премиального жилья классические схемы на 220 В постепенно уступают место цифровым шинам. Протокол DALI (Digital Addressable Lighting Interface) позволяет управлять каждым светильником индивидуально по адресу, а также плавно изменять яркость - диммирование. При этом роль проходного переключателя может выполнять сенсорная панель или радиокнопка, передающая команду через DALI-контроллер.

В системе умный дом отпадает необходимость тянуть трёхжильные кабели между точками - достаточно подвести питание к светильникам и проложить витую пару или радиоэфир. Однако это решение требует проектирования на раннем этапе: нужно заложить ниши для контроллеров, блоки питания и резервировать кабель-каналы. Смета на электронику вырастает в 2-3 раза, но взамен вы получаете сценарии «Уход из дома», «Кино» и «Ночной свет» без дополнительных выключателей.

Даже если вы не планируете внедрять умный дом сейчас, стоит проложить в стяжку трубу или гофру для будущей магистрали управления (например, кабель UTP или KNX). Это позволит в любой момент заменить обычные выключатели на цифровые без демонтажа отделки.

Для московских апартаментов с системой умный дом интеграция с DALI позволяет плавно диммировать свет и создавать сценарии без дополнительных проводов. Проходные переключатели при этом становятся датчиками команд, а логика хранится в контроллере - это удобно при частой перепланировке.

Чек-лист проверки проекта электрики перед строителями

• На плане электрики указаны все места установки выключателей с привязкой к осям стен и проёмам.
• Для каждой группы освещения с управлением из двух и более точек выбраны проходные и/или перекрёстные переключатели.
• Мастер-выключатель (если предусмотрен) расположен у входной двери квартиры или дома и управляет необходимыми линиями.
• Высота установки всех выключателей соответствует проекту (проверьте по мебельному плану, чтобы не оказались за шкафом).
• Для каждой пары проходных переключателей указана трасса трёхжильного кабеля (ВВГнг 3×1,5).
• При использовании DALI/умного дома предусмотрены места для контроллеров и кабель управления (витая пара, KNX).
• Сечение кабелей и защитные автоматы (C 10 А для освещения) соответствуют ПУЭ и спецификации проекта.
• Заземление всех светильников и металлических корпусов выключателей включено в план (по СП 256.1325800.2016).

Дополнительно рекомендуем сделать фотофиксацию расположения подрозетников до штукатурки - это поможет при монтаже чистовой фурнитуры и пригодится для будущих изменений. Если проект ведётся с BIM-моделированием, выгрузите 3D-схему электротрасс для точной привязки к конструктиву.

Помимо описанных норм, учитывайте требования по минимальному количеству выключателей для помещений: в коридоре длиной более 10 м обязателен проходной переключатель на каждом конце (согласно рекомендациям СП 256.1325800.2016, раздел 15.3). В детских комнатах выключатели рекомендуется располагать на высоте не менее 180 см от пола - для безопасности. Эти детали обязательно проговариваются с проектировщиком до начала электромонтажа.

Перед передачей проекта строителям в Москве проверьте: все ли проходные переключатели отмечены на плане с привязкой к мебели, указана ли высота установки (обычно 90-110 см от пола), есть ли мастер-выключатель на входе. Также убедитесь, что смета включает кабель нужного сечения и количество подрозетников.
